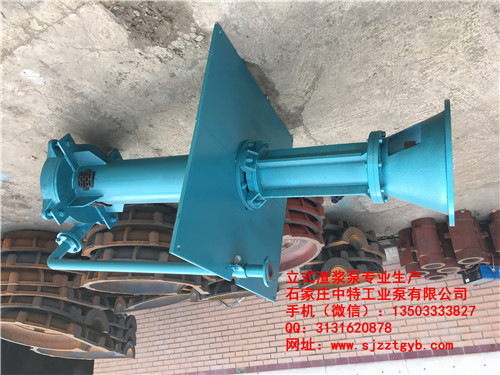

ZJL型液下渣漿泵主要由葉輪、蝸殼、后護板、軸套、支架、支撐板、軸、軸承、軸承體等零件組成。葉輪、蝸殼、后護板的材質為高鉻合金鑄鐵，立式渣漿泵葉輪與軸采用 螺紋聯接，蝸殼、支架、軸承體用螺栓聯接。

   泵與電機可采用聯軸器直接傳動或皮帶傳動。

   ZJL型渣漿泵的軸承采用油脂潤滑，該系列泵為無軸封泵。該系列泵加長型可達到液下深度5米左右，由于采用機械密封結構，漿體不會進入軸承，保證了使用壽命，現已經廣泛使用于脫硫系統輸送石灰乳等脫硫劑

材質說明:過流部件材質是根據不同的工業領域料漿的不同特性，選用適宜的耐磨蝕和耐腐蝕材料，材料常用如下：Cr26,Cr27,Cr28 ,Cr30,Cr30A,C15MO3,CD4MCu.結構特點:ZJL型液下式渣漿泵是立式單級單吸懸臂式離心泵結構。泵體是淹沒于所輸送的液體內，因此無需注水啟動并解決了吸入問題。液下部分無密封無軸承，克服老式液下泵密封，軸承使用壽命短、維護工作量大的缺點。葉輪為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片，工作中回流攪拌、機械破碎、防止堵塞，。葉輪前后蓋板設有付葉片減少泄漏、平衡軸向力，提高泵的使用壽命和運行可靠性。泵進口均為浸入液下，出口為切向垂直向上，從傳動端看泵為順時針旋轉。軸承體部件采用脂潤滑，加油量為軸承室空間容積的1/2-2/3范圍內，軸承安裝在封閉的軸承室內，軸承室外有油封密封，以防止灰。
